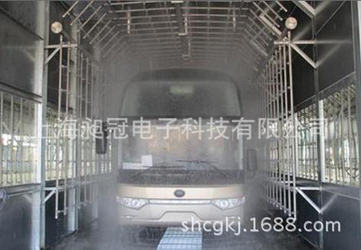

整车淋雨试验房

产品简介：

本防水试验室的试验目的主要是被试产品在淋雨条件下,产品防止雨水渗透的能力和遭到淋雨时或之后的防雨性能。

适用于检测汽车侧窗与天窗的水密封性，通过淋雨房，把淋雨检测的条件与外面自然状态相类似，来确认汽车的水密封状态的设备，对可能漏雨的部位实施硅防水。

  1、检查车窗与天窗安装是否正常,密封性能是否可靠,安装方法是否正确

  2、淋雨区采用喷射的方式并达到一定的淋雨强度喷射车窗表面，同时设有污水处理装置，将循环水进行过滤处理，去除泥砂及杂质，使其达到循环使用水的标准。淋雨房框架结构现场焊接而成。

  3、本淋雨房主要用于检测汽车的水密封性，通过淋雨房，把淋雨检测的条件与外面自然状态相类似，来确认汽车的水密封状态的设备。

淋雨试验房结构特征

1、喷淋系统：

   整个淋雨房体喷淋系统主要由管路、喷嘴、阀门、过滤器、水泵、显示装置等组成。

2、淋雨区：

   汽车窗的防雨密封性试验装置要保证从侧面和顶部方向对汽车窗喷水，避免出现喷水死角，保证喷水压力、流量对应于汽车各部位达到国标要求。淋雨房框架结构在保证防锈，防震的同时做到简洁美观，整个设备操作简单，便于零部件的检修和维护。

本设备主要包括：喷淋系统、补水系统、水循环系统、排污系统、电控系统等组成。

3、喷嘴：

   ①采用可调节的塑料喷嘴。喷射状态为实心圆锥型，锥角为60度。喷水角度，顶部喷嘴与水平面垂直，喷嘴设计符合国家标准。喷嘴以方格阵列，喷淋面积内无空白区域。喷嘴可根据喷射角度作适当调整。根据设计依据在淋雨房内布置6面喷水嘴，喷嘴横向及纵间距为400mm,

   ②喷嘴与对应车身外表面距离:车顶700mm,两侧距离为620mm,无可移动式喷嘴。

   ③顶部喷嘴的轴线与水平面垂直，侧面喷嘴的轴线与车辆 纵向对称面垂直。

4、管道：

   ①主管：全部喷淋管道材料采用不锈钢管；

   ②分支管：采用不锈钢管做喷淋分支，管径32mm。

5、过滤装置：在水池内安装两层过滤装置，可有效地过滤循环水池循环水中的杂质，减少喷嘴的堵塞，保证系统的正常工作。

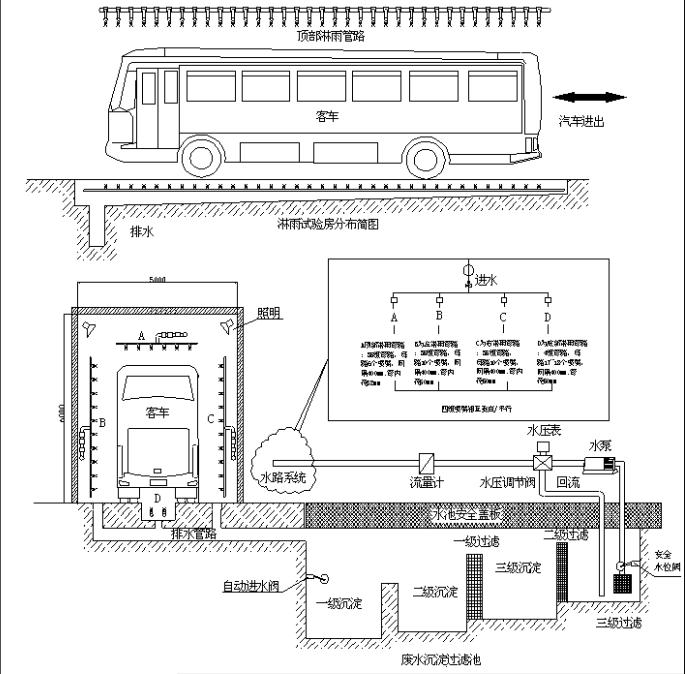

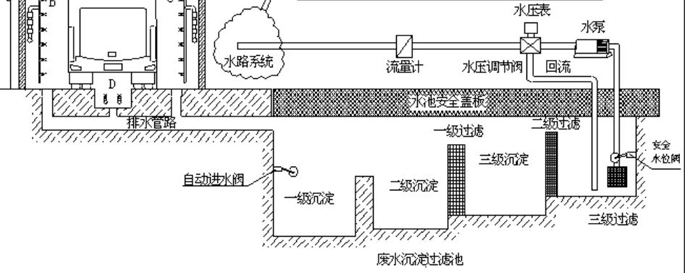

水路系统：

详细技术参数：
