◆产品用途
本淋雨(防水)试验箱主要用于测试产品在淋雨的气候环境下的贮存,运输和使用时的性能试验,主要用于对电工电子产品,灯具,电柜,电器元件,汽车,摩托车及其零部件等产品在模拟淋雨的气候条件下,对产品的物理以及其它相关性能进行测试,测试后,通过检定来判断产品的性能是否能够达到要求,以便供产品的设计,改进,检定及出厂检验使用。
◆产品特点
▉美工设计
产品外箱材料使用冷轧钢板静电喷塑,内胆使用优质SUS304B不锈钢板,并设有大面积观察窗,设备尺寸可根据客户需求定制。
▉安全系统
·系统漏电保护.
◆主要技术参数
防护等级
IPX1、IPX2、IPX3、IPX4、IPX5、IPX6
型号
LU-600
LU-900
LU-010
淋雨房根据客户要求来订制
工作室尺寸(mm)
800×800×800
900×900×900
1000×1000×1000
外形尺寸(mm)
►以实物为准4
技
术
指
标

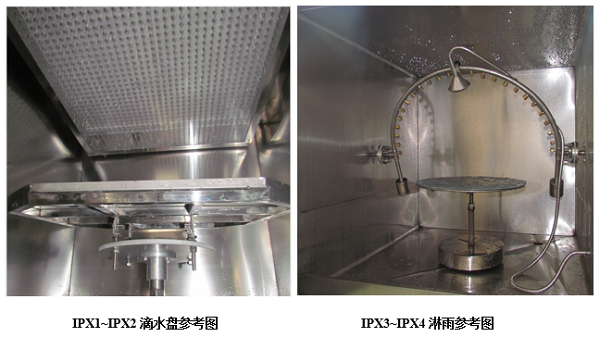

1PX1/2
►滴水槽尺寸:待定6
►降雨量:按标准而定5
►滴水孔径:ø 0.4mm4
►样品台:倾斜角度0度/15度可更换(方便试验进行),旋转速率1~3r/min
►样品台承重:1~30kg(或按照客户要求定制)
►试验时间:15min或可设定(在集中式控制系统中体现)
1PX3/4
►摆杆:按箱体大小定
►喷水孔:按箱体大小而定
►喷孔直径:φ0.4mm 、0.8mm(可更换)
►水管直径:φ16mm
►喷孔流量:≥0.07L/min/孔(±5%)、≥0.6L/min/孔(±5%)
►孔径间距:50mm、75mm
►喷水管摆动:±60° ~ 170°(可调)

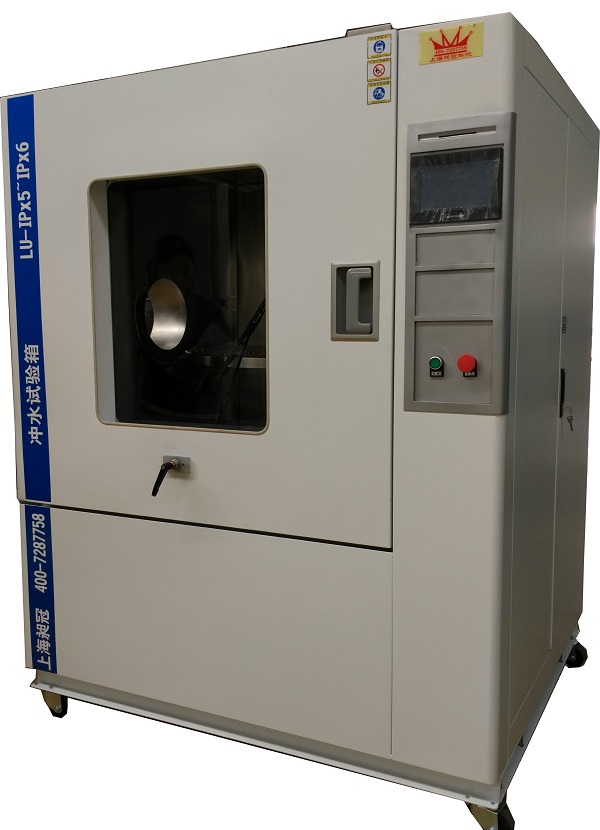

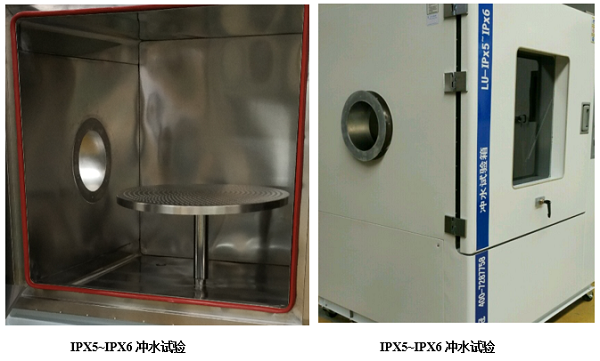

1PX5/6
►喷嘴直径: 定制,φ6.3mm、φ12.5mm(可更换,快速拆卸方式)
►喷嘴流量:12.5 L/min,20 L/min,30 L/min,100 L/min,75 L/min / ±5%(满足IPX5、IPX6K试验要求)
►测试距离:离试验品2.5~3m(可手动调节,刻度显示位移距离)
►试验时间:1~3min
►直喷水压力:约30KPa、100KPa、 300KPa(可调)(满足IPX5、IPX6、IPX6K试验要求)
►试样台承重:≤20kg
►淋雨用水:当地清洁的自来水或纯净水;
►试验台转速:5~10r/min也可为无节调速(选配)
淋雨周期
周期控制,可控制试验总时间,也可编程淋雨时间及停止时间,作周期运行
摆管摆动
通过电机/变频器(施耐德)驱动减速器/偏心轮机构/齿条齿轮等机械传动实现。利
用变频器调节次数(单位时间内)通过偏心机构调整所需要得角度。
旋转工作台
台面为不锈钢材料,电机带动蜗轮减速机旋转,用变频器调速,调整合适的转速。
可以正反转,时间以及转速可调。
喷嘴
根据试件的大小,箱体的内容积决定摆管的弯曲半径。喷嘴专用喷嘴,喷
孔可根据标准要求的孔径随时更换,可调节喷水方向,使射出的水滴均匀,流量充足
供水箱
不锈钢制储水箱,低水位保护,设排水阀
排水
设计在箱体底部可以迅速排放,不会积水。
箱体材质
工作室
# 304镜面不锈钢
外箱体
冷轧钢板静电喷涂
控制器
台湾威纶大触摸屏,操作简单,显示设定值,当前值同,淋雨周期可调,时间可调
安全保护
短路保护、漏电保护、相序缺相保护
样品架
优质304材质转盘1套
注
非标特殊要求可定做
